Kompanzasyon Panosu Nedir? Reaktif Güç ve Enerji Maliyetleri

Kompanzasyon Panosu Nedir? Reaktif Güç ve Enerji Maliyetleri konusu, özellikle fabrikalar, üretim tesisleri, ticari işletmeler ve yüksek elektrik tüketimi olan binalar için büyük önem taşır. Elektrik sistemlerinde yalnızca tüketilen aktif enerji değil, reaktif enerjinin kontrol altında tutulması da işletme maliyetlerini doğrudan etkiler. Doğru projelendirilmiş bir kompanzasyon sistemi, reaktif enerji bedeli riskini azaltırken elektrik altyapısının daha verimli kullanılmasına yardımcı olur. Peki bu sistem nasıl çalışır, hangi bileşenlerden oluşur ve işletmeler nelere dikkat etmelidir?

Kompanzasyon Nedir?

Kompanzasyon Nedir? sorusunun temelinde, elektrik sistemlerinde ihtiyaç duyulan reaktif gücün uygun şekilde karşılanması ve şebekeden gereksiz reaktif enerji çekilmesinin azaltılması bulunur. Elektrik motorları, transformatörler ve endüktif yükler, çalışırken reaktif güce ihtiyaç duyar. Kompanzasyon ekipmanları bu ihtiyacı yerinde karşılayarak güç faktörünün iyileştirilmesini sağlar.

Bu sistemin doğru anlaşılması için üç temel kavramı bilmek gerekir:

• Aktif Güç (P - kW): Elektrik enerjisinin mekanik hareket, aydınlatma, ısıtma ve benzeri faydalı işlere dönüşen bölümüdür.

• Reaktif Güç (Q - kVAr): Manyetik ve elektrik alanların oluşması için ihtiyaç duyulan, faydalı işe doğrudan dönüşmeyen güç bileşenidir.

• Güç Faktörü (cosφ): Aktif gücün görünür güce oranını ifade eder. Güç faktörünün uygun seviyede tutulması, elektrik sisteminin daha verimli çalışmasına katkı sağlar.

Örneğin, çok sayıda elektrik motoruyla çalışan bir üretim tesisinde reaktif güç ihtiyacı artabilir. Bu ihtiyacın uygun ekipmanlarla karşılanmaması, şebekeden çekilen reaktif enerjinin yükselmesine ve ilgili sınırların aşılması hâlinde ek maliyet oluşmasına neden olabilir.

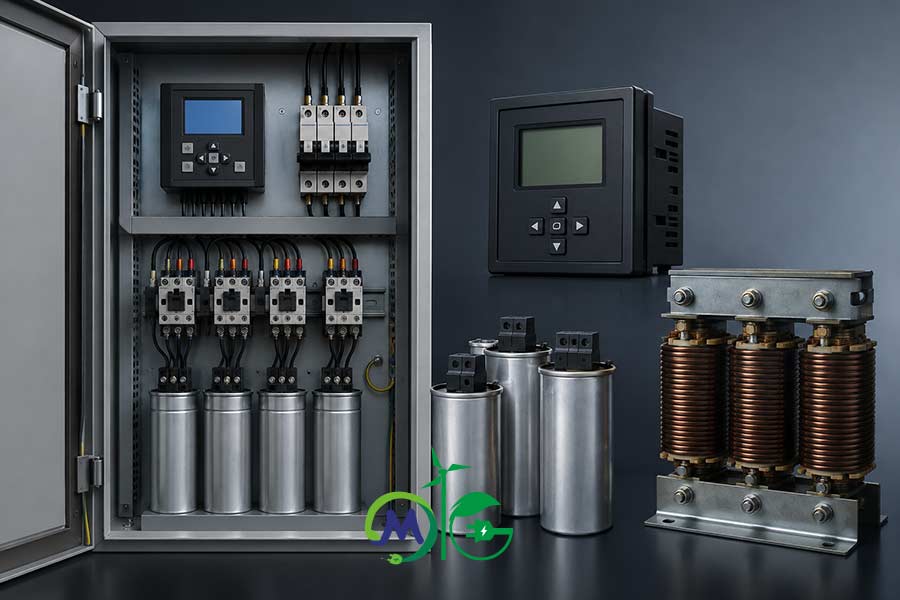

Kompanzasyon Panosunun Temel Bileşenleri

Kompanzasyon Panosunun Temel Bileşenleri, tesisin yük karakteristiğine ve güç ihtiyacına göre belirlenir. Kompanzasyon Panosu içerisinde bulunan ekipmanlar, reaktif gücü otomatik olarak kontrol ederek değişen çalışma koşullarına uyum sağlamaya yardımcı olur. Sistemin uzun ömürlü ve güvenli çalışması için bileşenlerin birbiriyle uyumlu seçilmesi gerekir.

Reaktif Güç Kontrol Rölesi: Tesisin akım ve gerilim değerlerini izleyerek ihtiyaç duyulan kondansatör gruplarını devreye alır veya devreden çıkarır. Uygun ayarlar, sistemin aşırı veya yetersiz kompanzasyon yapmasını önlemeye yardımcı olur.

Kondansatörler: Endüktif yüklerin ihtiyaç duyduğu reaktif gücün karşılanmasında kullanılır. Kapasiteleri, tesisin ölçülen reaktif güç ihtiyacına göre belirlenmelidir. Yanlış kapasite seçimi, aşırı kompanzasyona ve kapasitif reaktif enerji oluşumuna yol açabilir.

Şönt Reaktörler: Özellikle kapasitif karakterli sistemlerde reaktif gücün kontrol edilmesine yardımcı olur. Uzun kablo hatları, yüksek kapasiteli altyapılar ve belirli çalışma koşullarında şebekeye verilen kapasitif enerjinin sınırlandırılması için kullanılabilir.

Kompanzasyon Kontaktörleri: Kondansatör gruplarının güvenli şekilde anahtarlanmasını sağlar. Kondansatör devrelerine uygun seçilmeleri, anahtarlama sırasında oluşabilecek yüksek akımların etkisini azaltmak açısından önemlidir.

Sigortalar ve Şalterler: Sistemi kısa devre ve aşırı akım gibi elektriksel risklere karşı korumaya yardımcı olur. Koruma elemanlarının uygun anma değerlerinde seçilmesi ve koordinasyonunun sağlanması gerekir.

Bileşenlerin kaliteli olması tek başına yeterli değildir. Doğru hesaplama, uygun pano tasarımı, güvenli montaj ve düzenli bakım birlikte değerlendirilmelidir.

Reaktif Güç ve Enerji Maliyetleri (Yasal Zorunluluklar ve Cezalar)

Reaktif Güç ve Enerji Maliyetleri (Yasal Zorunluluklar ve Cezalar) açısından işletmelerin öncelikle bağlantı gücünü, sayaç yapısını ve geçerli mevzuat hükümlerini kontrol etmesi gerekir. Reaktif enerji bedeli, her aboneye aynı şekilde uygulanmaz. Tüketicinin niteliği, kurulu gücü ve ilgili tarife hükümleri değerlendirmede belirleyicidir.

Sınır Değerler ve Oranlar

Reaktif enerji uygulamasında önemli ayrımlardan biri 50 kVA sınırıdır. EPDK düzenlemesinde dağıtım sistemi kullanıcıları için belirtilen oranlar, kurulu gücü 50 kVA'nın altında olan kullanıcılarla 50 kVA ve üzerindeki kullanıcılar arasında farklılık gösterir. <Cite refs={["turn286976search0"]}/>

• Sözleşme gücü 9 kW – 29,9 kW arası: Bu aralıktaki işletmelerde yalnızca sözleşme gücüne bakılarak kesin bir değerlendirme yapılmamalıdır. Güncel düzenlemede mesken tüketicileri, tek fazla beslenen kullanıcılar ve kurulu gücü 15 kW'a kadar olan kullanıcılar için reaktif enerji tarifesi uygulanmamasına ilişkin hüküm bulunmaktadır. Diğer kullanıcılar için geçerli şartlar ayrıca incelenmelidir.

• Sözleşme gücü 30 kW / 50 kVA ve üzeri: 30 kW ile 50 kVA aynı ölçü değildir. Kurulu gücü 50 kVA'nın altında olan kullanıcılar için aktif enerji miktarının yüzde 33'ünü aşan endüktif reaktif tüketim veya yüzde 20'sini aşan kapasitif enerji verme durumunda reaktif enerji bedeli gündeme gelebilir. Kurulu gücü 50 kVA ve üzerinde olanlarda ilgili oranlar sırasıyla yüzde 20 ve yüzde 15'tir.

Bu nedenle işletmenin sınır değerleri yalnızca genel tablolar üzerinden yorumlaması yerine güncel mevzuatı, abonelik özelliklerini ve sayaç kayıtlarını birlikte değerlendirmesi gerekir.

Reaktif Ceza Nedir?

Reaktif ceza, ilgili mevzuatta belirlenen sınırların aşılması durumunda faturaya yansıtılabilen reaktif enerji bedelidir. Sınır aşıldığında yalnızca aşan miktarın değil, düzenlemede belirtilen ölçüm değerinin tamamının ücretlendirmeye esas alınabildiği durumlar vardır. <Cite refs={["turn286976search0"]}/>

Düzenli sayaç takibi ve kompanzasyon sisteminin çalışma durumunun izlenmesi, beklenmedik maliyetlerin önüne geçmek açısından önemlidir. Röle ayarlarının bozulması, kondansatör arızası veya sistemin yanlış boyutlandırılması, daha önce sorun yaşanmayan bir işletmede bile reaktif enerji bedeli oluşmasına neden olabilir.

Kompanzasyonun Faydaları

Kompanzasyonun Faydaları, yalnızca elektrik faturasındaki olası ek bedelleri azaltmakla sınırlı değildir. Uygun tasarlanmış bir sistem, tesisin elektrik altyapısını daha verimli kullanmasına ve işletme sürekliliğini desteklemesine katkı sağlar.

Fatura Tasarrufu: Reaktif enerji sınırlarının aşılmasının önlenmesi, ilgili reaktif enerji bedellerinden kaçınmaya yardımcı olur. Ancak elde edilecek tasarruf, tesisin mevcut tüketim profiline ve sistemin durumuna bağlıdır.

Kapasite Artışı: Reaktif güç akışının azaltılması, aynı elektrik altyapısı üzerinde aktif güç için kullanılabilir kapasitenin artmasına yardımcı olabilir. Bunun gerçek etkisi kablo, trafo, pano ve diğer ekipmanların mevcut yüklerine göre değerlendirilmelidir.

Ekipman Ömrü: Doğru projelendirme ve uygun koruma elemanları, gereksiz akım yüklerini ve bazı elektriksel zorlanmaları azaltabilir. Düzenli bakım da sistemdeki arızaların erken tespit edilmesini destekler. Bununla birlikte kompanzasyon, tüm elektriksel arızaları veya aşırı yüklenme risklerini tek başına ortadan kaldırmaz.

Özellikle harmonik içeren yüklerin bulunduğu tesislerde kondansatörlerin doğrudan devreye alınması rezonans riskini artırabilir. Bu nedenle harmonik ölçümleri ve gerekli görülen durumlarda reaktörlü çözümler proje aşamasında değerlendirilmelidir.

Doğru Kompanzasyon Projesiyle İşletme Maliyetlerinizi Kontrol Edin

Bir işletmede reaktif enerji bedeli oluşuyorsa yalnızca kondansatör eklemek her zaman yeterli çözüm değildir. Öncelikle enerji analizörü veya sayaç verileri incelenmeli, yük profili belirlenmeli ve sistemin mevcut durumu ölçülmelidir. Ardından uygun güç hesabı, ekipman seçimi, koruma düzeni ve bakım planı oluşturulmalıdır.

MRG Teknik olarak tesisinizin elektrik altyapısına uygun kompanzasyon çözümlerini değerlendirmek, gereksiz enerji maliyetlerini azaltmaya yönelik doğru adımları belirlemek ve sistem güvenilirliğini desteklemek için profesyonel teknik desteğin önemini vurguluyoruz.

İşletmenizde reaktif enerji bedeliyle karşılaşıyor veya mevcut sisteminizin yeterliliğinden emin olamıyor musunuz? MRG Teknik ile iletişime geçerek tesisinize uygun kompanzasyon projesi, ekipman seçimi ve teknik değerlendirme hakkında bilgi alabilirsiniz. Doğru analizle başlayın, enerji maliyetlerinizi daha kontrollü yönetin.
